Пластинчастий теплообмінник – це інженерний пристрій, ефективність якого безпосередньо залежить від продуманості конструкції та якості компонентів. Його робота заснована на передачі тепла між середовищами через тонкі металеві пластини, але щоб зрозуміти, як досягається такий результат, необхідно детально вивчити, з чого складається пластинчастий теплообмінник, як взаємодіють його елементи і які матеріали забезпечують довговічність. Крім того, перш ніж теплообмінник пластинчастий купити, обов'язково треба розглянути кожен компонент системи, його призначення та роль у загальному механізмі теплопередачі.
Основні елементи конструкції
Пластинчастий теплообмінник – це модульна система, зібрана із взаємодоповнюючих частин. Незалежно від типу (розбірний, паяний або зварний), його конструкція включає такі ключові елементи:

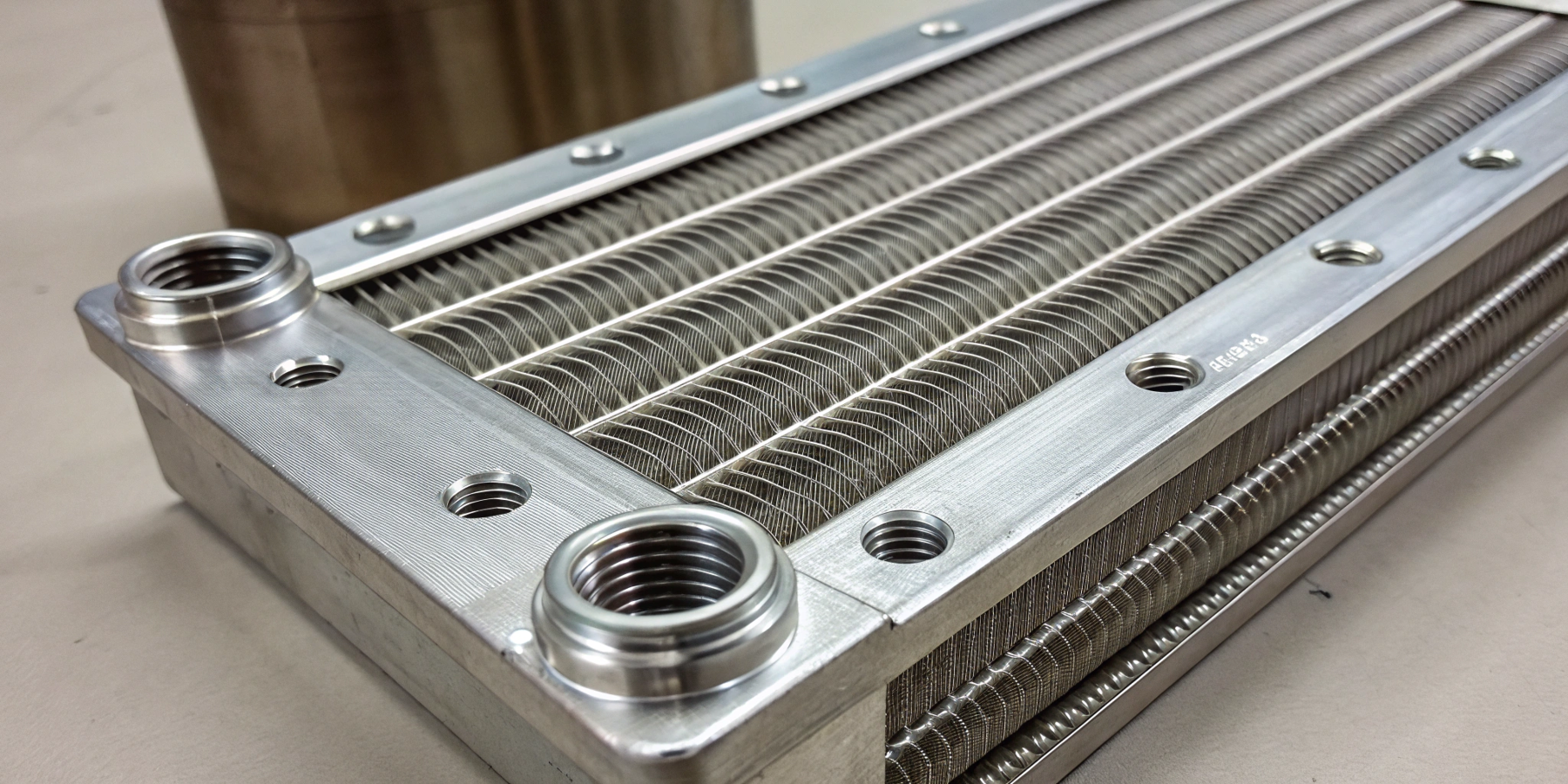

Пластини
Пластини – це, за фактом, основний компонент пристрою. Вони виготовляються методом штампування з листової сталі завтовшки 0.4-1 мм. Матеріал вибирається виходячи з робочих умов:
-
нержавіюча сталь (AISI 304, 316) – для води, пари, олив та слабоагресивних середовищ;
-
титан – для морської води, кислот та хлоридів;
-
нікелеві сплави (Hastelloy, Inconel) – для високотемпературних та хімічно агресивних середовищ.
Кожна пластина має гофровану поверхню з патерном «шеврон» або «ялинка». Гофри виконують три функції: збільшують площу теплообміну, створюють турбулентність потоків, руйнуючи ламінарний шар та покращуючи теплопередачу, забезпечують механічну жорсткість, запобігаючи деформації під тиском.
Детальніше про те, як працює пластинчастий теплообмінник – тут.
Пластини збираються в пакет так, що кожна наступна розгорнута на 180° відносно попередньої. Це формує канали для двох середовищ: парні канали – для гарячої рідини, непарні – для холодної.

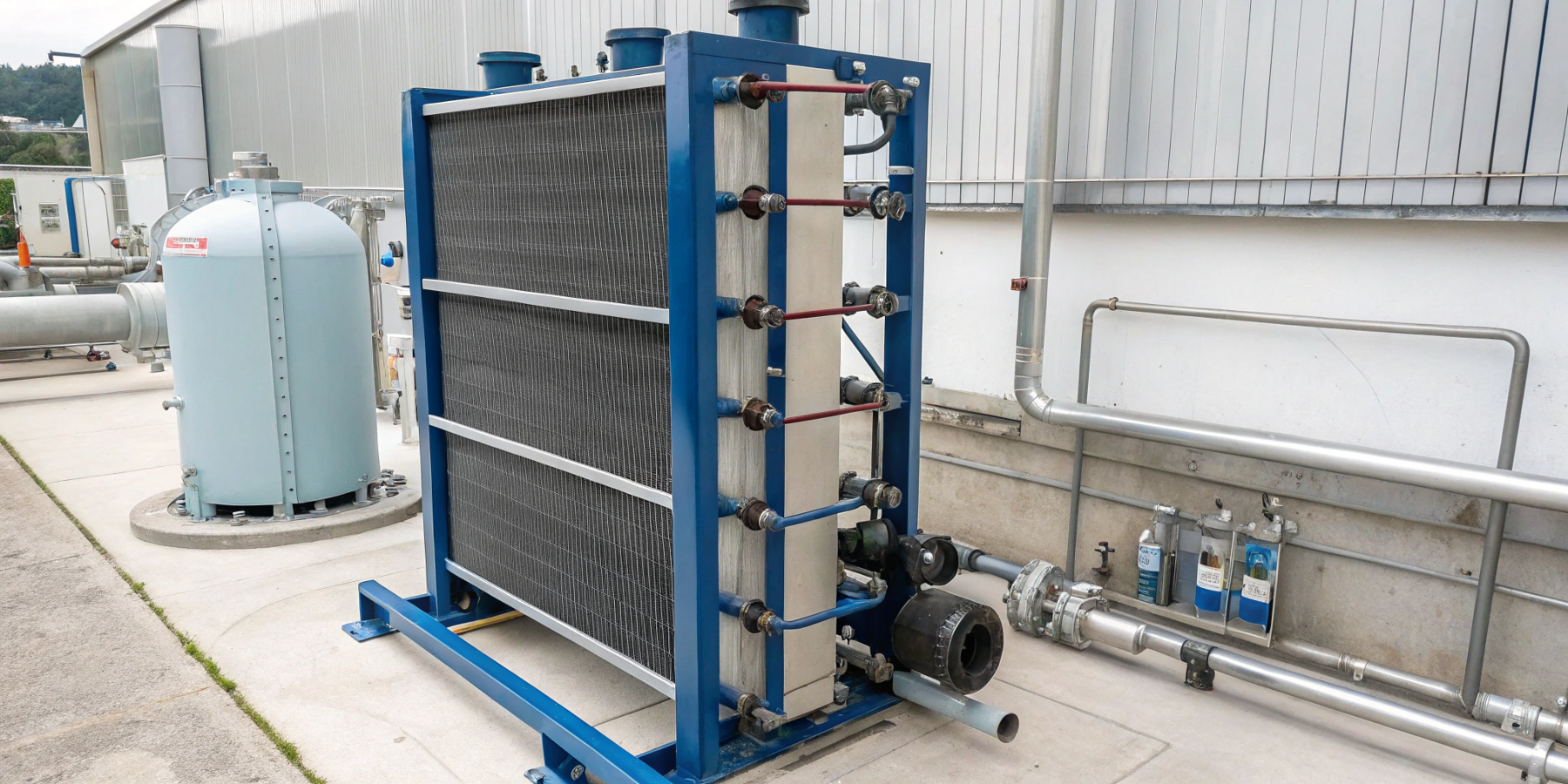

Рама та несуча конструкція
Рама – це своєрідний «скелет» теплообмінника, який утримує пластини та забезпечує герметичність. Вона включає:
-
Нерухому плиту (станину) – масивна металева пластина з отворами для кріплення патрубків. Вона фіксує один край пакета пластин.
-
Притискну плиту – рухомий елемент, який стискає пакет пластин за допомогою стяжних болтів.
-
Верхню та нижню напрямні балки – горизонтальні рейки зі сталі, які задають положення пластин при складанні та запобігають їх зсуву.
-
Стяжні болти – довгі з’єднувальні елементи з високоміцної сталі, які стягують нерухому та притискну плити, створюючи необхідний тиск на прокладки.
Рама розрахована на навантаження до 25-30 бар, а її габарити залежать від кількості пластин. Наприклад, у промислових моделях на 500 пластин довжина стяжних болтів може перевищувати 3 метри.
Прокладки
Прокладки – це елементи ущільнювачів, які герметизують канали і запобігають змішуванню середовищ. Вони встановлюються по периметру кожної пластини (крім паяних моделей) і утворюють два контури – внутрішній та зовнішній. Внутрішній контур відокремлює канали з гарячим та холодним середовищем, а зовнішній – запобігає витоку рідин у навколишнє середовище.
Матеріали прокладок підбираються під робочі параметри:
-
NBR (нітрил-бутадієновий каучук) – для води, олив та температур до +110°C;
-
EPDM (етиленпропіленовий каучук) – для гарячої пари, лугів та температур до +150°C;
-
фторкаучук (Viton) – для кислот, розчинників та температур до +180°C.
У розбірних теплообмінниках прокладки кріпляться до пластин за допомогою клею або кліпс. У разі зношування їх можна буде замінити без демонтажу всього апарату.

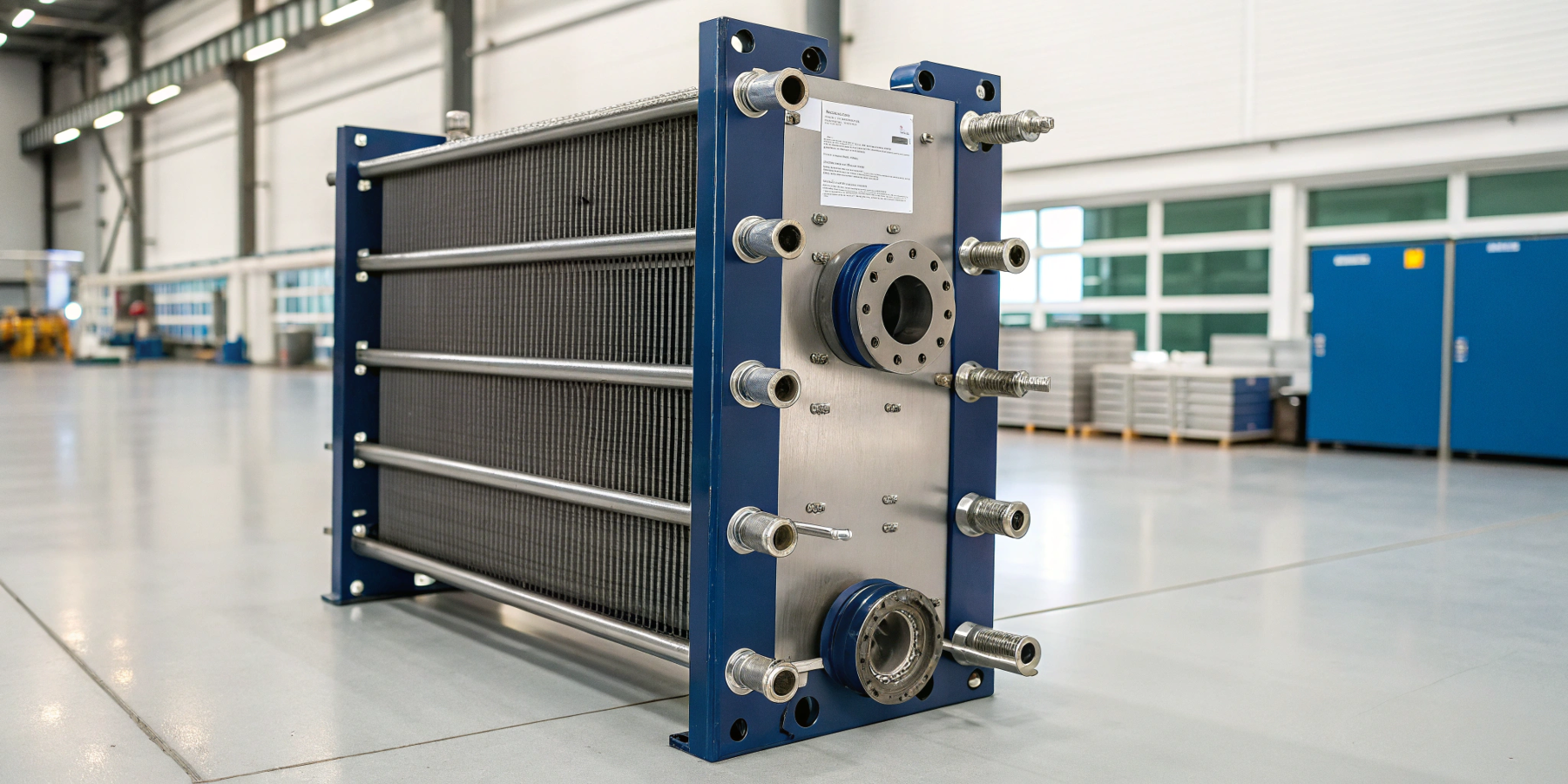

Патрубки
Патрубки – це вхідні та вихідні отвори для середовищ. Вони розташовуються на нерухомій плиті і можуть бути різьбовими – для підключення труб малого діаметра (до 50 мм), або фланцевими – для промислових трубопроводів (діаметр від 50 мм).

У стандартному чотириходовому теплообміннику є чотири патрубки: два для гарячого середовища (вхід та вихід) та два для холодного (вхід та вихід). У деяких моделях вони розміщуються на притискній плиті, що спрощує монтаж у обмежених умовах.
Додаткові компоненти
У теплообмінниках із кількома незалежними контурами (наприклад, для трьох різних середовищ) між групами пластин встановлюються проміжні плити. Вони поділяють пакет на секції та мають власні прокладки для ізоляції потоків. Багатоконтурні моделі справедливо вважаються універсальними.
У деяких теплообмінниках є опорні стійки. Наприклад, у великогабаритних промислових моделях рама монтується на сталеві опори, які компенсують вагу апарату (до кількох тонн) та запобігають вібрації.
У нижній частині рами можуть передбачатися спеціальні дренажні канали. Вони призначені для відведення конденсату або протікання, що особливо важливо при роботі з агресивними середовищами.
Особливості конструкції різних типів
Розбірні пластинчасті теплообмінники складаються з окремих пластин, прокладок та рами. Вони дозволяють змінювати кількість пластин для регулювання потужності. Вимагають регулярної підтяжки стяжних болтів через поступове деформування прокладок.
У паяних моделях пластини спаяні між собою міддю чи нікелем у вакуумній печі. Не мають прокладок і рами – вся конструкція є монолітним блоком. Компактні, але не підлягають розбиранню для очищення.
Зварні (напівзварні) теплообмінники характеризуються тим, що пари пластин зварюються лазером, утворюючи блоки, які потім з'єднуються прокладками. Витримують вищий тиск (до 40 бар) порівняно з розбірними. Використовуються для агресивних середовищ, де неприпустимі протікання.

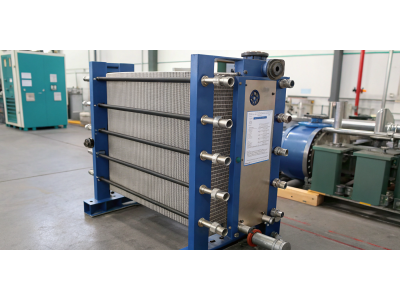

Читайте також: як встановити пластинчастий теплообмінник
Принцип компонування пластин
Кожна пластина має чотири отвори, які при складанні утворюють безперервні канали для середовищ. Чергування пластин із різним розташуванням прокладок створює ізольовані контури. Гаряче середовище надходить через лівий верхній патрубок, проходить по парних каналах і виходить через нижній лівий патрубок. Холодне середовище, у свою чергу, рухається у протилежному напрямку: входить через нижній правий патрубок, проходить по непарних каналах і виходить через верхній правий.
Така протиточна схема забезпечує максимальний перепад температур між середовищами та підвищує ККД.

Матеріали та захисні покриття
Для продовження терміну служби компоненти теплообмінника можуть бути оброблені:
-
електрополіруванням – усуває мікротріщини на нержавіючій сталі, знижуючи ризик корозії;
-
кадмієвим покриттям – захищає напрямні балки від іржі;
-
епоксидним напиленням – наноситься на раму для роботи в умовах високої вологості.
Конструкція пластинчастого теплообмінника – це результат точних розрахунків та підбору матеріалів. Кожен елемент, від гофрованої пластини до стяжного болта, має значення у забезпеченні ефективності і надійності. Розуміння того, як влаштований пластинчастий теплообмінник, дозволяє правильно його експлуатувати, а також оптимізувати процеси монтажу та обслуговування. Нові технології, такі як лазерне зварювання та комп'ютерне моделювання потоків, продовжують удосконалювати ці пристрої, роблячи їх компактнішими та стійкішими до екстремальних умов.
