Присутні на ринку теплообмінники займають важливе місце в системах опалення, вентиляції, кондиціювання, охолодження промислових установок та різних технологічних процесах. Їхня ефективність безпосередньо залежить від специфічності конструкції, в якій перегородки в теплообміннику виконують далеко не останні завдання. Ці елементи допомагають зробити теплообмін кращим, оптимізувати рух потоків теплоносіїв і запобігти нерівномірному розподілу температури.
Що таке перегородки в теплообміннику

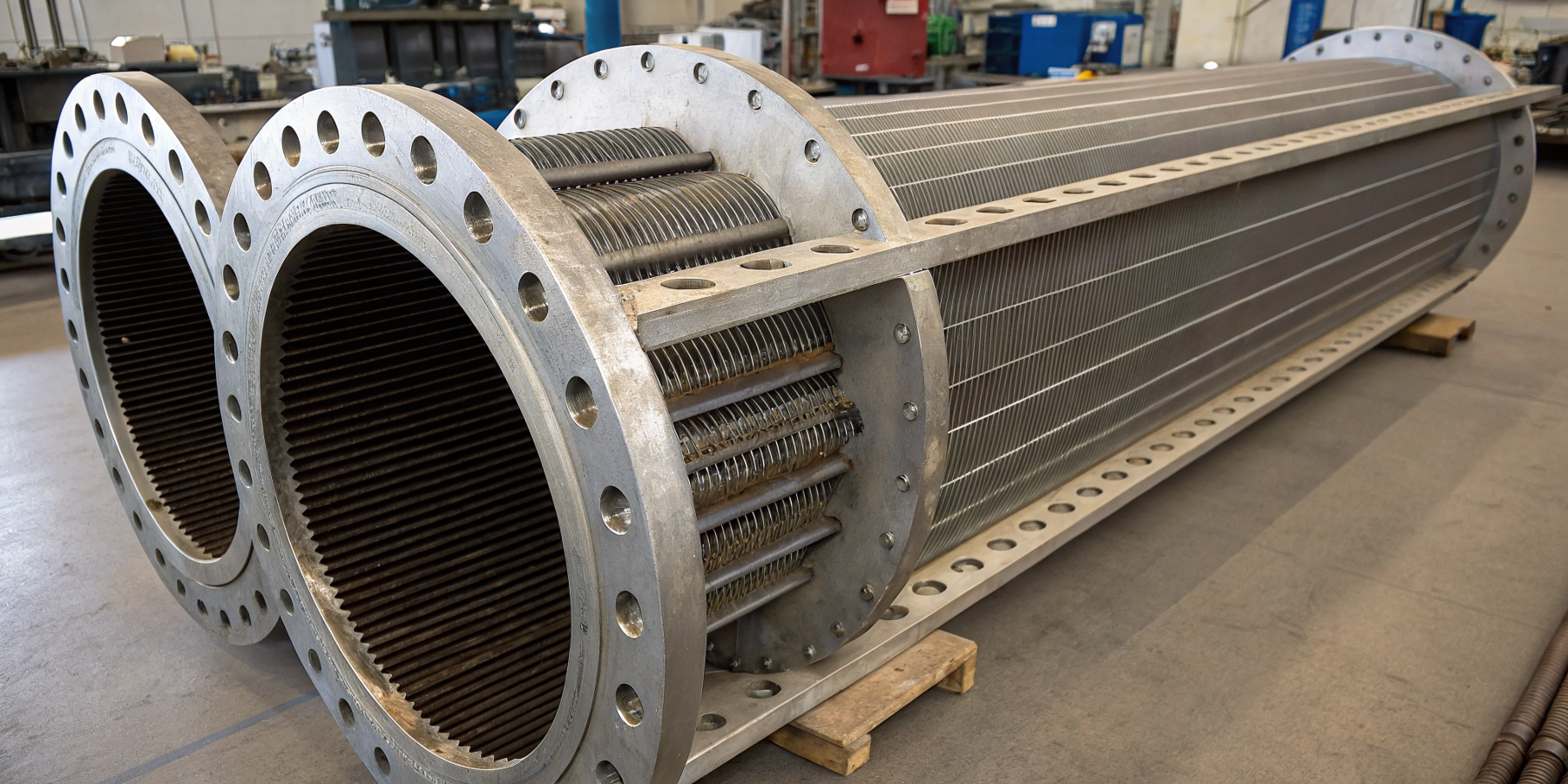

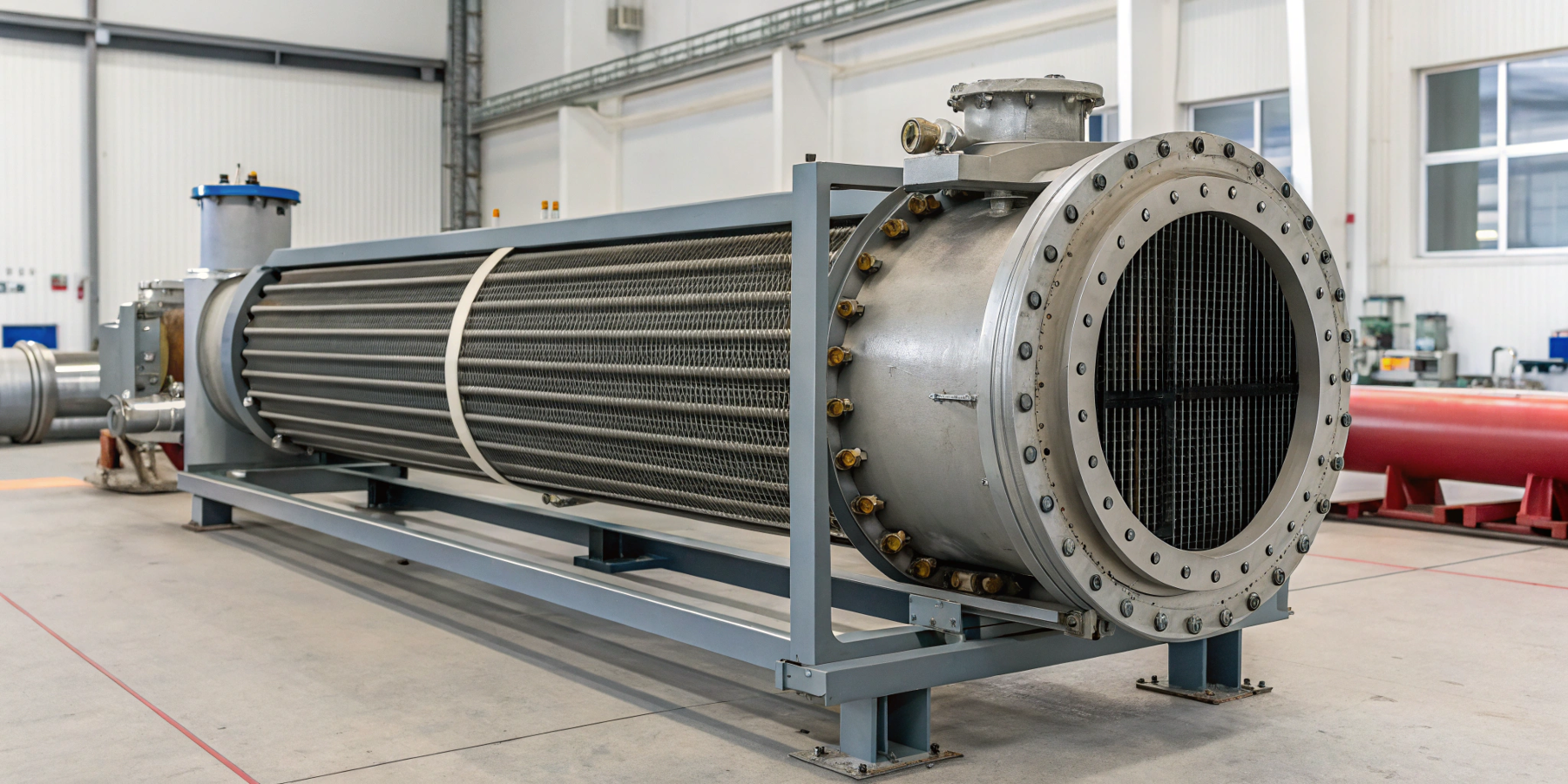

Перегородки в теплообміннику – це конструкційні елементи, які поділяють потоки рідини чи газу, спрямовують рух теплоносія та збільшують ефективність теплообміну. Вони використовуються в кожухотрубних теплообмінниках, пластинчастих теплообмінних пристроях та інших типах апаратів, де необхідно покращити циркуляцію робочих середовищ та мінімізувати теплові втрати.
Залежно від конструкції теплообмінника перегородки можуть виконувати різні функції. У кожухотрубних моделях вони часто встановлюються в міжтрубному просторі та сприяють збільшенню швидкості теплоносія, запобігаючи утворенню застійних зон. У пластинчастих теплообмінниках перегородки забезпечують рівномірний розподіл потоків та підвищують теплопередачу.
Яка користь від перегородки в теплообміннику
Основна користь перегородок полягає у підвищенні ефективності роботи теплообмінника. Їх застосування дає відразу кілька переваг:
-
Збільшення коефіцієнта теплообміну. За рахунок спрямованого руху теплоносія та запобігання застійним зонам тепло передається швидше і ефективніше.
-
Оптимізація витрати теплоносія. Без перегородок рідина або газ може рухатися найкоротшим шляхом, що конкретно в цьому випадку не дуже добре, адже це явище погіршує якість теплопередачі. Поділ потоку на окремі канали допомагає покращити процес теплообміну.
-
Зниження гідравлічних втрат. Перегородки допомагають розподіляти тиск потоку, запобігаючи різким перепадам, які можуть негативно позначитися на роботі системи.
-
Зменшення забруднення та відкладень. У зонах з низькою швидкістю потоку можуть накопичуватися домішки, які нерідко провокують корозію та забруднення теплообмінника. Перегородки створюють рівномірніший рух рідини, що знижує ризик утворення відкладень.
Читайте також: чим миють теплообмінник
Які види перегородок використовуються у теплообмінниках
Перегородки в теплообміннику бувають декількох типів, і їх вибір залежить від конструкції апарату, типу теплоносія та умов експлуатації. Вони виконують різні завдання: спрямовують потоки, збільшують ефективність теплопередачі та запобігають утворенню застійних зон. Розглянемо основні види перегородок докладніше.
Поперечні перегородки

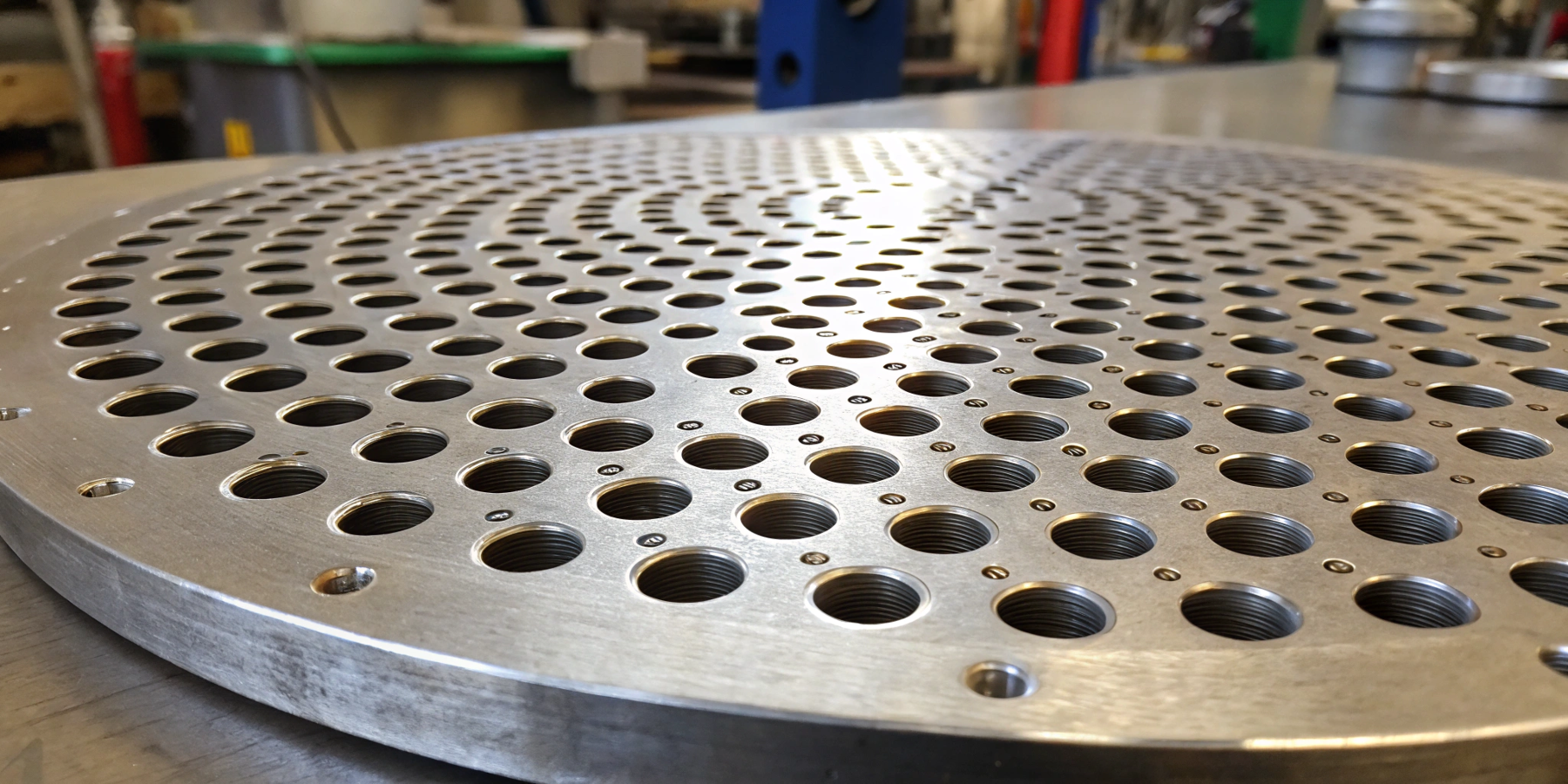

Поперечні перегородки встановлюються в кожухотрубних теплообмінниках і розміщуються перпендикулярно до труб. Їхнє основне завдання – направити потік теплоносія по звивистій траєкторії, збільшуючи час його контакту з теплообмінною поверхнею.
За рахунок такої конструкції:
-
прискорюється процес теплообміну, оскільки рідина рухається не напряму, а за складною траєкторією;
-
виключаються застійні зони, у яких можливі накопичення домішок та забруднень;
-
підвищується рівномірність розподілу температури всередині апарату.
Поперечні перегородки в теплообмінниках особливо ефективні в системах, де важлива висока швидкість теплообміну, наприклад, у промислових установках та на технологічних лініях.
Поздовжні перегородки
Поздовжні перегородки, на відміну поперечних, розділяють теплообмінник на деякі секції. Їхня основна функція – зміна напрямку руху потоку, що допомагає оптимізувати циркуляцію теплоносія.
Основні переваги поздовжніх перегородок:
-
дозволяють точно регулювати параметри роботи теплообмінника;
-
забезпечують рівномірний розподіл теплового навантаження;
-
підвищують стійкість системи до перегріву чи різких змін температури.
Поздовжні перегородки широко застосовуються в кожухотрубних та пластинчастих теплообмінниках, особливо в установках, де потрібне гнучке налаштування роботи апарату.

Гофровані та хвилясті перегородки
Ці перегородки зустрічаються в пластинчастих теплообмінниках і виконують одразу дві функції:
-
збільшують площу контакту теплоносія з поверхнею теплообміну;
-
створюють турбулентний рух потоку, завдяки чому підвищується якість передачі тепла.
Гофровані перегородки у теплообміннику виготовляються у вигляді рифлених або хвилястих пластин, які забезпечують оптимальну циркуляцію рідини. Вони особливо корисні в системах з низькими витратами теплоносія, тобто там, де важливо максимально використовувати площу теплообмінної поверхні.
Прохідні перегородки
Прохідна перегородка – різновид, призначений для зміни напрямку потоку в теплообміннику. Вона створює лабіринтоподібний рух рідини або газу, а це, відповідно, дозволяє довше утримувати теплоносій усередині апарату, забезпечуючи інтенсивніший обмін теплом.
Такі перегородки переважно зустрічаються в кожухотрубних теплообмінниках, де вони розміщуються в міжтрубному просторі та створюють додаткові проходи для руху потоку. Це дозволяє рідині не просто переміщатися по прямій лінії, а проходити складніший шлях, за рахунок чого збільшується контакт з теплообмінними поверхнями і, відповідно, підвищується ефективність роботи пристрою.
За рахунок прохідних перегородок:
-
покращується коефіцієнт теплопередачі, оскільки потік рухається за оптимальною траєкторією;
-
виключаються зони застою, які можуть призвести до утворення відкладень та погіршення роботи апарату;
-
знижуються гідравлічні втрати, що збільшує загальну енергоефективність теплообмінника.
Кожен тип перегородки в теплообміннику підбирається індивідуально, залежно від конструкції апарату, характеристик теплоносія та вимог до системи. Їхнє правильне використання дозволяє значно підвищити ефективність теплообмінного обладнання та продовжити термін його служби.
Чому без перегородок теплообмінник працює гірше
Якщо усунути перегородки з конструкції теплообмінника, це призведе до ряду проблем. По-перше, потоки рідини або газу почнуть рухатися найбільш коротким шляхом, що значно знизить ефективність теплопередачі. По-друге, з'являться застійні зони, де теплоносій практично не перемішуватиметься, а це призводить до нерівномірного розподілу температури та утворення відкладень.
Крім того, відсутність перегородок збільшує ризик перегріву або переохолодження окремих ділянок теплообмінника – все це загрожує розвитком корозійних процесів, руйнуванням труб та зниженням загального терміну служби обладнання. Саме тому перегородки вважаються невід'ємною частиною конструкції та є обов'язковими для більшості нових теплообмінних апаратів.

Перегородки у теплообміннику – корисний елемент
Перегородки в теплообміннику – це важливі елементи конструкції, без яких робота пристрою була б менш ефективною. Вони підвищують інтенсивність теплопередачі, запобігають утворенню застійних зон, знижують забруднення та збільшують термін служби теплообмінника. Залежно від конструкції обладнання використовуються різні типи перегородок, кожна з яких виконує свою функцію.
Правильний підбір перегородок та їх розташування у теплообміннику дозволяє значно підвищити його ефективність, знизити енергоспоживання та забезпечити стабільну роботу системи. Тому при проектуванні та експлуатації різноманітних систем перегородки в теплообміннику матимуть визначальне значення, дозволяючи досягти максимальної продуктивності обладнання.
