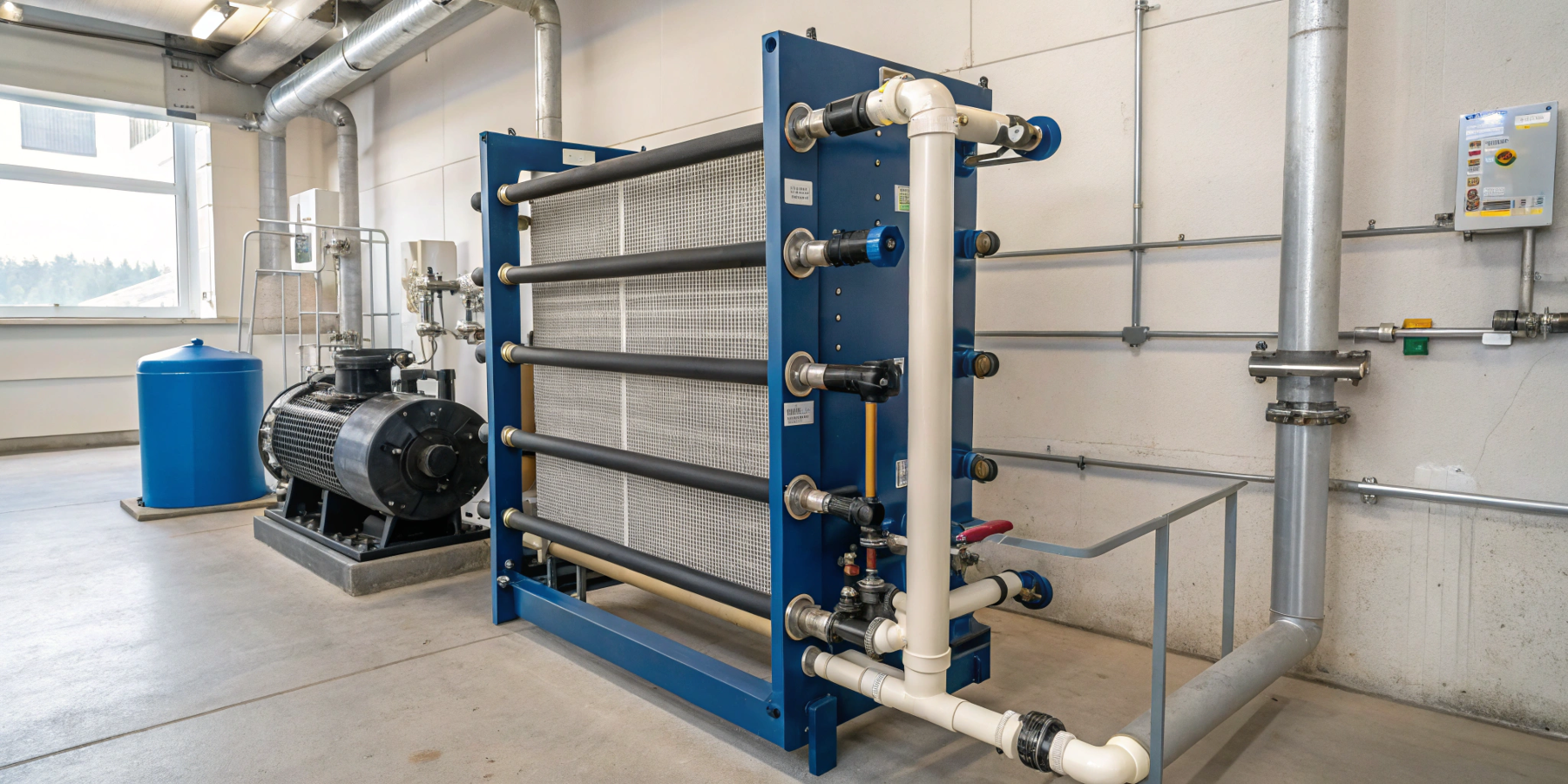

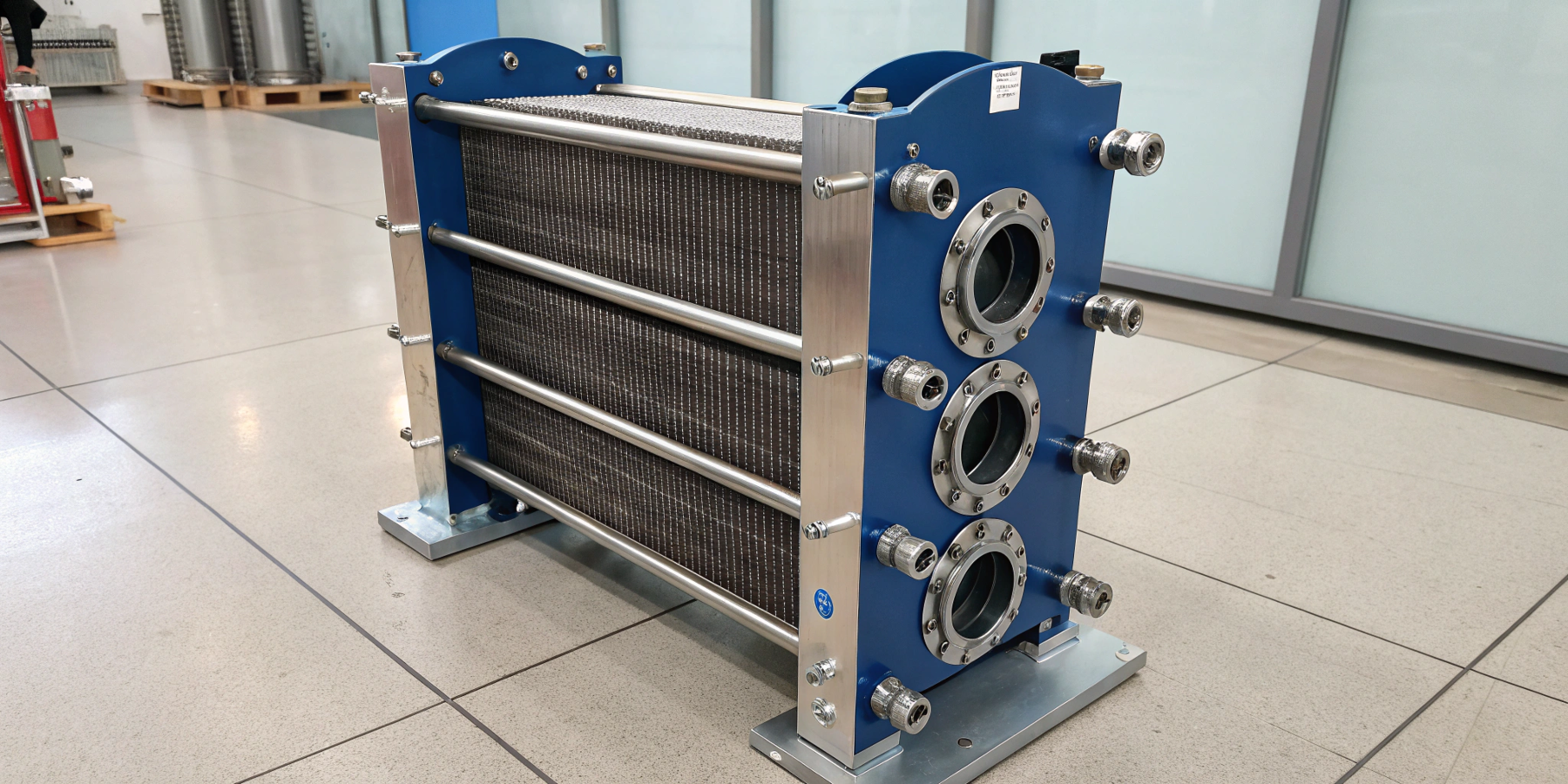

Пластинчастий теплообмінник (ПТО) – це дуже важливий елемент системи гарячого водопостачання (ГВП), що має велике значення. Він відповідає за нагрівання води за рахунок теплоносія (наприклад, від котла чи центральної мережі). Його коректний розрахунок дозволяє визначити ефективність, довговічність та економічність роботи системи. Перш ніж купити пластинчастий теплообмінник, треба зрозуміти, як підібрати параметри апарату, врахувати навантаження та уникнути помилок, використовуючи інженерні методи та нормативні дані.
Вихідні дані для розрахунку
Для розрахунку пластинчастого теплообмінника необхідно визначити насамперед витрату гарячої води (Gгвс). Тобто це обсяг рідини, який потрібно нагріти в одиницю часу (л/год або м³/год). Цей показник розраховується виходячи з кількості споживачів та норм витрати.
Наприклад, для квартири з 4 жителями: Gгвс = 4×100 л/добу = 400 л/добу ≈ 17 л/год (при рівномірному споживанні).
Для промислових об'єктів використовуються таблиці БНіП або специфікації обладнання.
Температурний режим:
-
температура холодної води (Tхв): +5°C – +15°C (залежить від сезону та джерела);
-
температура гарячої води на виході (Tгвс): +55°C – +65°C (відповідно до СанПіН).
Температура теплоносія:
-
на вході (Ttн1): +70°C – +95°C (для котлів), +110°C – +150°C (для центральних мереж).
-
на виході (Ttн2): на 10-20°C нижче, ніж Ttн1.
Теплове навантаження (Q) – це кількість тепла, яка потрібна для нагрівання води. Розраховується за допомогою формули Q = Gгвс × c × (Tгвс-Tхв), де c – питома теплоємність води (4.187 кДж/кг·°C).
Приклад – для нагріву 1000 л/год з +10°C до +60°C: Q = 1000×4.187 × (60-10) = 209,350 кДж/год ≈ 58.15 кВт.
Визначення коефіцієнта теплопередачі (K)
Коефіцієнт K (Вт/м²·°C) залежить від матеріалів пластин, типу середовищ та забруднень. Для систем ГВП з водою/водою (без агресивних домішок) використовують наближені значення, а саме чистота пластини та середня забрудненість. Для точного розрахунку застосовують формулу:
1K = 1α1+δλ+1α2+Rзагр, де:
-
α1,α2– коефіцієнти тепловіддачі для гріючого та нагрівального середовища (Вт/м²·°C);
-
δ – товщина пластини (м);
-
λ – теплопровідність матеріалу пластини (для нержавіючої сталі);
-
Rзагр – термічний опір забрудненням (м²·°C/Вт).
Для води α розраховують за емпіричними формулами, наприклад, рівняння Діттуса-Белтера: Nu = 0.023×Re0.8×Pr0.4, де Nu – число Нуссельта, Re – число Рейнольдса, Pr – число Прандтля.
Розрахунок площі теплообміну (A)
Основне рівняння теплопередачі: Q = K×A×ΔTлог, де ΔTлог – середньологарифмічний температурний напір (°C).
Кроки розрахунку:
-
Визначте температурні параметри: ΔT1 = Tтн1−Tгвс (різниця на вході), ΔT2 = Tтн2−Tхв (різниця на виході).
-
Розрахуйте ΔTлог для протитечії (оптимальна схема для ПТО): ΔTлог = ln (ΔT2ΔT1) ΔT1−ΔT2.
-
Знайдіть площу поверхні (A): A = QK×ΔTлог.
Наприклад, дано: Q = 58.15 кВт, ΔTлог = 35°C. A = 58,1503000 × 35 ≈ 0.56 м².
Гідравлічний розрахунок
Гідравлічний опір (ΔP) впливає на вибір насосів. Розраховується для обох контурів: ΔP = λтр × Ldекв × ρ × w22, де:
-
λтр – коефіцієнт тертя;
-
L – довжина каналів у пакеті пластин (м);
-
dекв – еквівалентний діаметр каналу (м);
-
ρ – густина води (1000 кг/м³);
-
w – швидкість потоку (м/с).
Для пластинчастих теплообмінників ΔP зазвичай не перевищує 50-100 кПа. Якщо опір дуже великий, збільшують число пластин або змінюють схему підключення.
Читайте також: як встановити пластинчастий теплообмінник

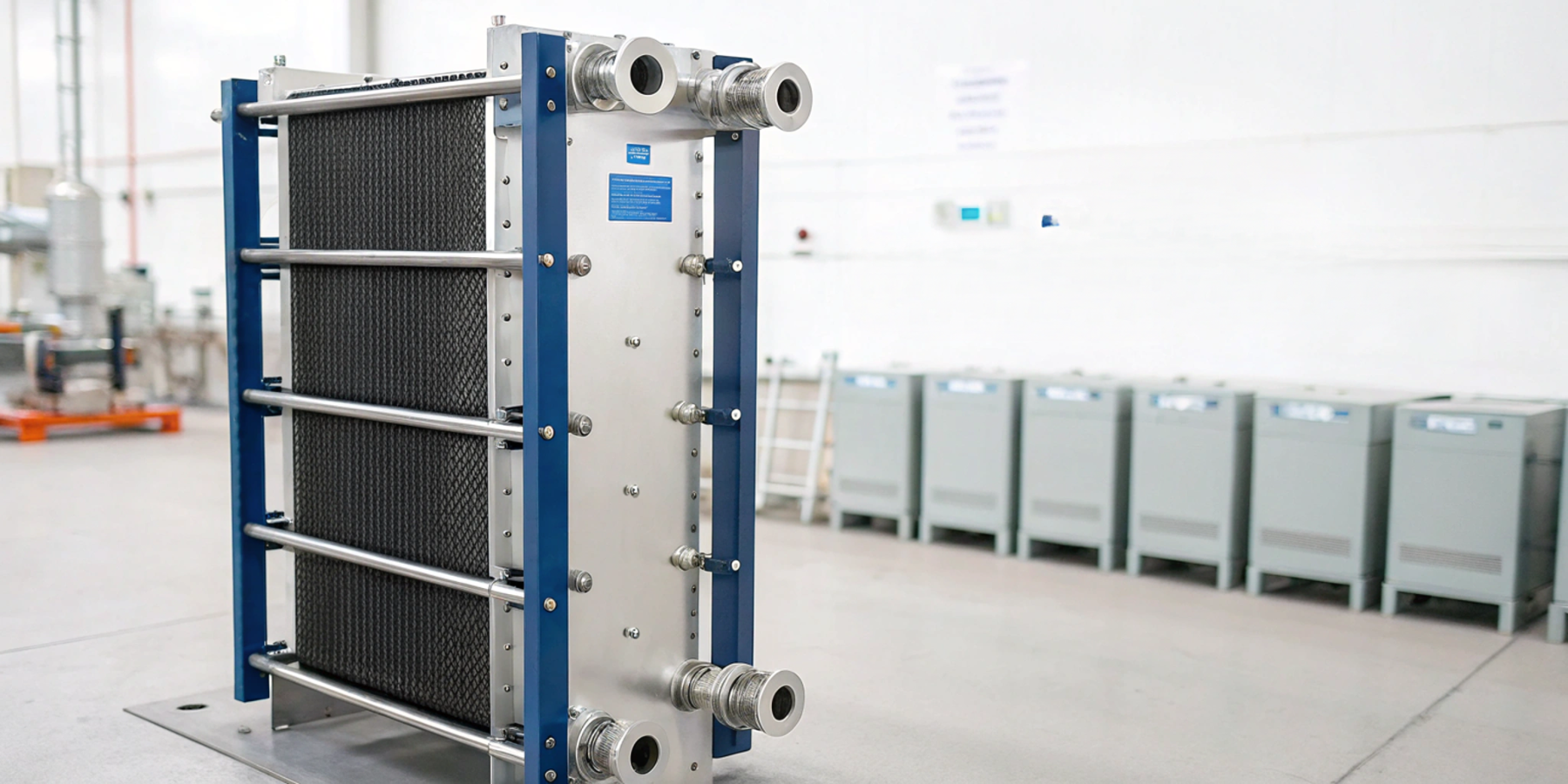

Підбір типорозміру та конфігурації
Кількість пластин (N): N = AA1+1, де A1A1 – площа однієї пластини (зазначена в каталозі виробника).
Схема руху середовищ – може бути як однопотокова (один контур для кожного середовища, підходить для малих навантажень), так і багатопотокова (паралельне або послідовне підключення секцій, що використовується для зниження ΔP).
Матеріал пластин та прокладок – це, як правило, нержавіюча сталь AISI 316 – для твердої води, титан (за наявності хлоридів), а також прокладки EPDM – для температур до +150°C.
Приклад розрахунку для будинку на 4 особи
Вихідні дані:
-
витрата ГВП: 200 л/год (пікове споживання);
-
нагрівання з +10 ° C до +55 ° C;
-
теплоносій: вода від котла +70°C, зворотка +50°C.
Розрахунок: Q = 200 × 4.187 × (55−10) = 37,683 кДж/год ≈ 10.47 кВт. ΔTлог:
-
ΔT1 = 70−55 = 15°C.
-
ΔT2 = 50−10 = 40°C.
-
ΔTлог = ln (4015) 15−40 ≈ 25.7°C.
При A = 10,4703000×25.7 ≈ 0.136 м². Вибираємо теплообмінник з 10 пластинами (площа однієї пластини 0.015 м²): N = 0.1360.015 + 1 ≈ 10 шт.
Часті помилки та їх наслідки
Заниження площі теплообміну призводить до недогріву води та перевантаження насосів. Ігнорування забруднень неприпустимо, адже без урахування Rзагр розрахунковий K завищується, що викликає дефіцит потужності. Неправильна схема підключення має серйозні наслідки – прямотечія замість протитечії знижує ΔTлог на 10-15%.
Алгоритм для надійного розрахунку
-
Зберіть вихідні дані: витрати, температури, властивості середовищ.
-
Розрахуйте теплове навантаження QQ.
-
Визначте ΔTлог для протитечії.
-
Підберіть KK з урахуванням забруднень та матеріалу пластин.
-
Знайдіть площу теплообміну AA та число пластин.
-
Перевірте гідравлічний опір.
-
Виберіть типорозмір та конфігурацію.
Використовуйте спеціалізоване програмне забезпечення (наприклад, Alfa Laval Xpress, SWEP Calculator) для автоматизації розрахунків. Пам'ятайте – запас по площі 10-15% компенсує похибки та забруднення, забезпечуючи стабільну роботу ГВП.
