Теплообмінники – це пристрої, призначені для передачі тепла між різними середовищами. Основна особливість цього обладнання – відсутність прямого контакту між робочими речовинами. Купити теплообмінник воліють для вирішення різних завдань в енергетиці, хімічній промисловості, системах опалення, вентиляції та кондиціювання (ОВК), а також в побутовій техніці.
Різноманітність конструкцій та принципів роботи дозволяє підібрати оптимальне рішення для конкретних умов: від гігантських установок на нафтопереробних заводах до компактних елементів автомобільних радіаторів. А щоб розібратися в типах теплообмінників, необхідно насамперед розглянути їх класифікацію, фізичні основи та приклади застосування.
Кожухотрубні теплообмінники: класика промисловості

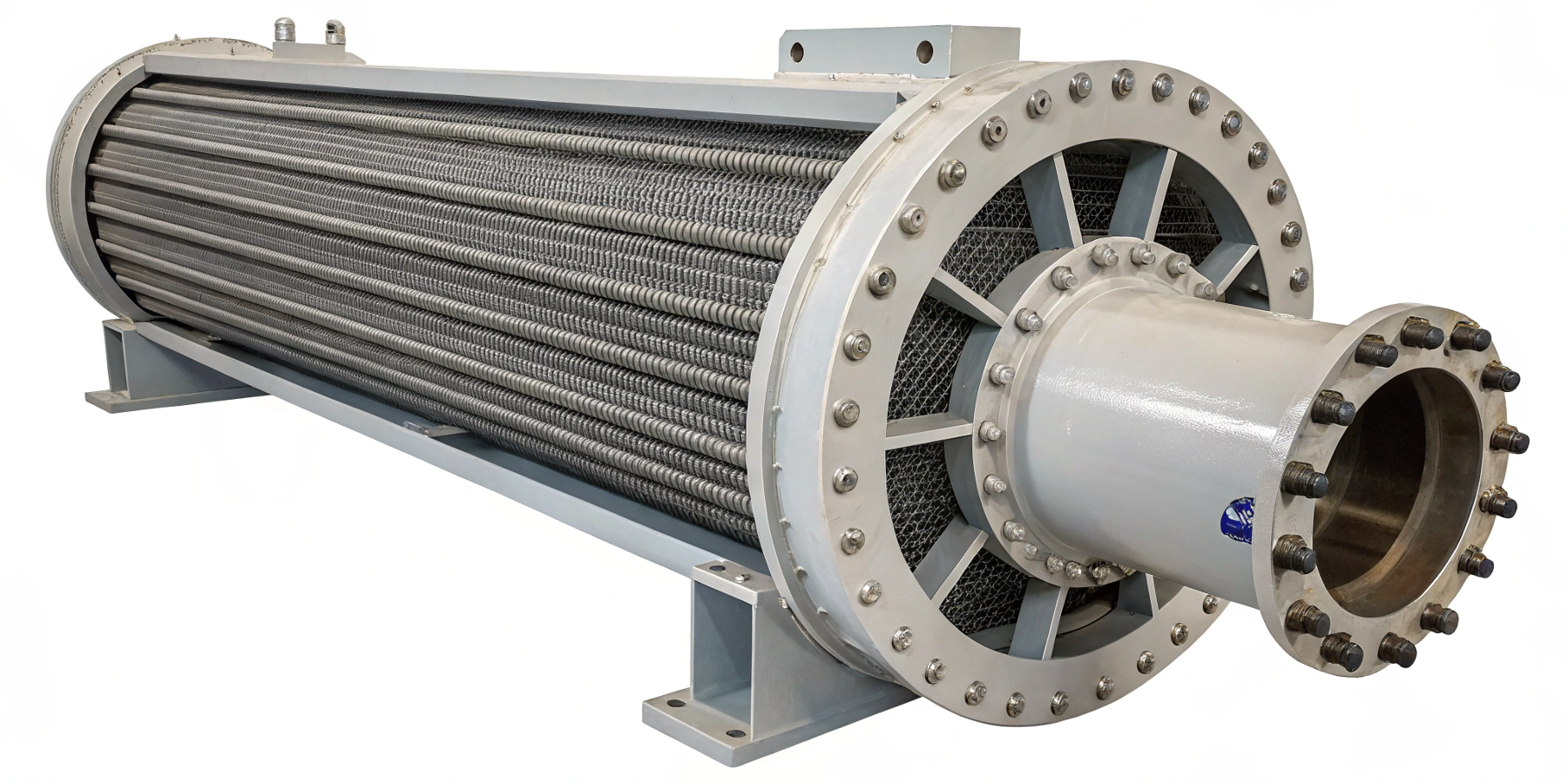

Кожухотрубний теплообмінник – один із найпоширеніших типів, що використовуються з XIX століття. Його конструкція включає два основні елементи – це кожух (циліндричний корпус, всередині якого циркулює одне середовище, наприклад, пар або масло), а також пучок труб – система тонких трубок, якими рухається друге середовище (вода, газ або хімічний реагент).
Тепло передається через стінки труб від гарячішого середовища до холодного. Для підвищення ефективності всередині кожуха часто встановлюють перегородки, що створюють турбулентність та продовжують шлях руху середовища. Детальніше про те, навіщо перегородки в теплообміннику – тут.
Переваги кожухотрубних теплообмінників у тому, що вони мають високу надійність і здатність працювати при екстремальних тисках (до 300 бар) і температурах (до 600°C). Також треба говорити про ремонтопридатність, адже пошкоджені трубки можна замінювати без демонтажу всього апарату.
До недоліків відносять великі габарити та масу, а також відносно низький ККД із-за втрат тепла через стінки кожуха.
Області застосування:
-
підігрів нафти у нафтопереробній промисловості;
-
конденсація пари на ТЕЦ;
-
стерилізація товарів у харчовій промисловості.
Кожухотрубні теплообмінники досі домінують у системах охолодження атомних реакторів, де критична стійкість до радіації та вібрацій.
Пластинчасті теплообмінники: компактність та ефективність

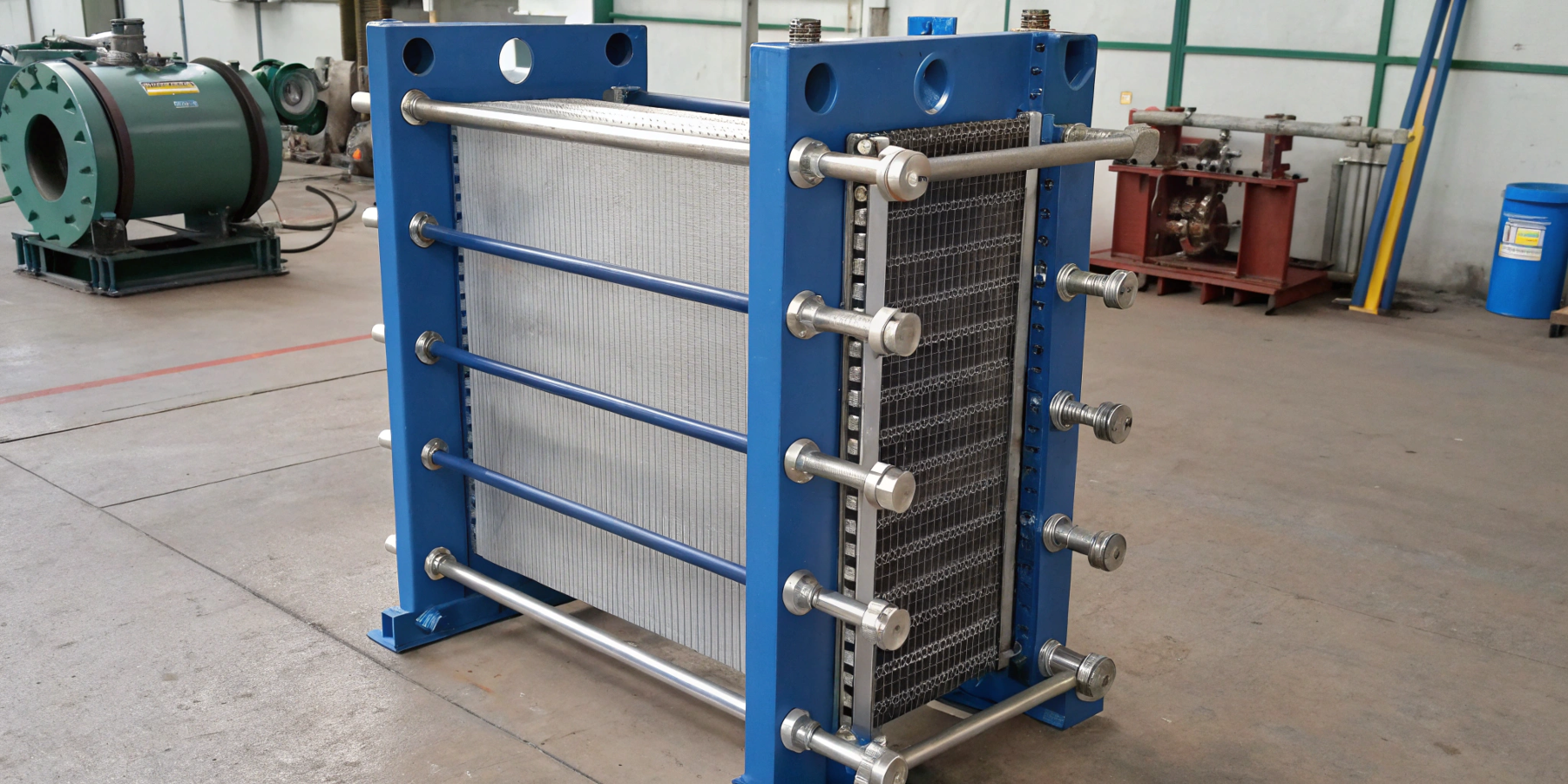

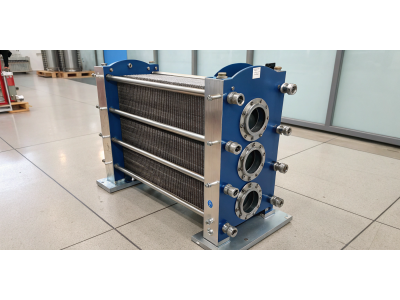

Пластинчастий теплообмінник з'явився у 1920-х роках і став справжньою революцією, багато в чому завдяки своїй компактності. Він складається з набору тонких металевих пластин із гофрованою поверхнею, зібраних у пакет. Між пластинами утворюються канали, якими поперемінно рухаються гаряче і холодне середовище.
Детальніше про те, як працює пластинчастий теплообмінник – тут.
Такі теплообмінники бувають двох видів. Перший – розбірні, у яких пластини стягнуті болтами, що дозволяє чистити чи додавати нові елементи. Другий – зварні, тут пластини з'єднані нероз'ємно, за рахунок чого пристрій герметичний для агресивних середовищ.
Переваги таких теплообмінників є очевидними. Насамперед, це високий ККД (до 90%), що досягається за рахунок великої площі контакту та турбулентної течії. Крім того, вони займають у 3-5 разів менше місця, ніж кожухотрубні аналоги.
Є й недоліки. Наприклад, чутливість до забруднень, оскільки дрібні частки здатні забивати вузькі канали. Існують обмеження щодо тиску (до 25 бар) та температури (до 200°C).
Читайте також: які недоліки притаманні пластинчастим теплообмінникам
Області застосування:
-
системи ГВП та опалення в багатоквартирних будинках;
-
теплообмін у холодильних установках супермаркетів;
-
рекуперація тепла у промислових печах.
Цікавий факт: пластинчасті теплообмінники використовуються в болідах «Формули-1» (де дуже важлива мінімальна вага) для охолодження моторної оливи.

Спіральні теплообмінники: рішення для в'язких середовищ

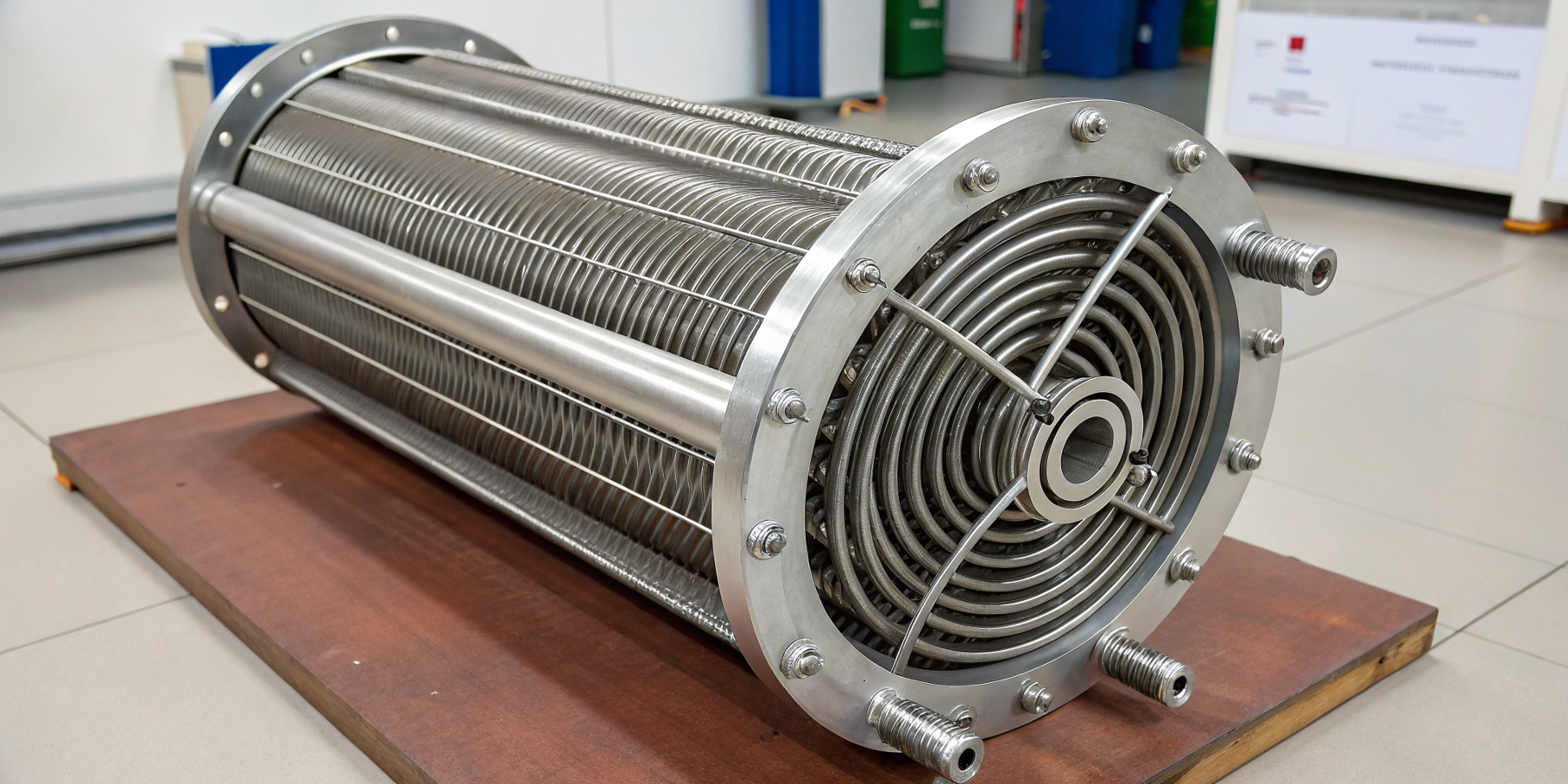

Спіральні теплообмінники винайдені у Швеції у 1930-х роках для роботи з високов'язкими рідинами, такими як патока або нафтопродукти. Їх конструкція складається з двох металевих стрічок, згорнутих у спіралі та створюючих канали для середовищ. Гаряча і холодна середовища рухаються сусідніми каналами, розділеними стінкою. Спіральна форма створює відцентрові сили, які запобігають осадженню домішок на стінках.
Переваги:
-
самоочищення за рахунок турбулентності;
-
стійкість до термічних деформацій.
Недоліки:
-
складність ремонту – пошкодження однієї секції часто потребує заміни всього пристрою;
-
висока вартість виготовлення.
Спіральні теплообмінники переважно застосовуються для переробки стічних вод з високим вмістом твердих частинок, нагріву бітуму в дорожній індустрії або пастеризації молочних продуктів з високою жирністю.
Повітряні теплообмінники: простота та економія
Повітряні (або газоповітряні) теплообмінники використовуються там, де одним із середовищ буде повітря. Вони поділяються на два типи:
-
Рекуперативні – тепло передається через стінку (наприклад, радіатори автомобілів).
-
Регенеративні – тепло акумулюється у накопичувачі (керамічні матриці у печах).
У таких теплообмінників ребристі поверхні для збільшення площі теплообміну, також є вентилятори, що забезпечують примусову конвекцію. До переваг відносять низькі експлуатаційні витрати та можливість використання в умовах дефіциту води. Недоліки – слабка ефективність порівняно з рідинними аналогами та залежність від чистоти повітря (пил знижує ККД).
Області застосування – охолодження серверних ферм, системи вентиляції у метрополітенах, сушильні камери у целюлозно-паперовій промисловості.
Пластинчасто-ребристі теплообмінники: для екстремальних умов
Ці пристрої поєднують пластинчасту та оребрену конструкції. Між пластинами розміщуються алюмінієві або мідні ребра, що збільшують площу теплообміну. Найчастіше вони використовуються в кріогенній техніці та авіації. Середовище рухається через канали, розділені ребристими пластинами. Така конструкція забезпечує ефективний теплообмін навіть за наднизьких температур (до -200°C).
Переваги – чудова компактність та стійкість до перепадів температур. Недоліки – складність виробництва та висока вартість матеріалів. Такі теплообмінники активно застосовуються в системах кондиціювання в літаках, для зрідження газів (кисень, азот) та охолодження електроніки в космічних апаратах.

Сучасні тенденції та інновації
-
Мікротеплообмінники – пристрої з каналами діаметром менше ніж 1 мм, виготовлені методами 3D-друку. Вони забезпечують ККД до 95% і використовуються у водневих паливних елементах та мікроелектроніці.
-
Гібридні системи – комбінація різних типів теплообмінників, наприклад, пластинчастих з вихровими трубами для рекуперації тепла в металургії.
-
Розумні матеріали – теплообмінники з графену або вуглецевих нанотрубок, що мають теплопровідність у 10 разів вище, ніж у міді.
-
Біоміметика – конструкції, що імітують природні системи, наприклад, розгалуження кровоносних судин для оптимізації потоків.
Вибір типу теплообмінника як інженерний компроміс
Кожен тип теплообмінника – це результат балансу між ефективністю, вартістю, надійністю та умовами експлуатації. Кожухотрубні моделі залишаються незамінними у важкій промисловості, пластинчасті домінують у ЖКГ, а повітряні – в екологічно чутливих регіонах. Розвиток технологій, таких як адитивне виробництво та розумні матеріали, відкриває нові можливості, але базові фізичні принципи передачі тепла залишаються незмінними. Вибір оптимального рішення потребує глибокого аналізу завдань, ресурсів та довгострокових перспектив системи.
